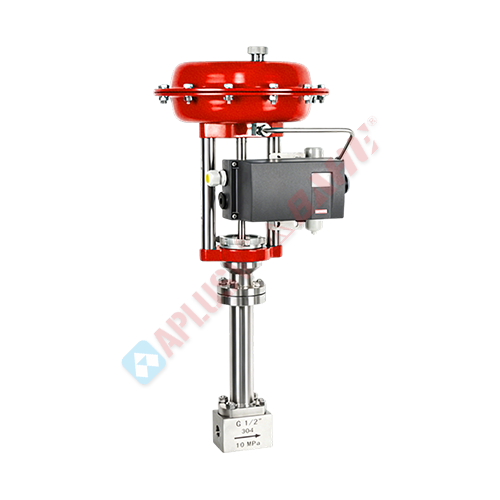

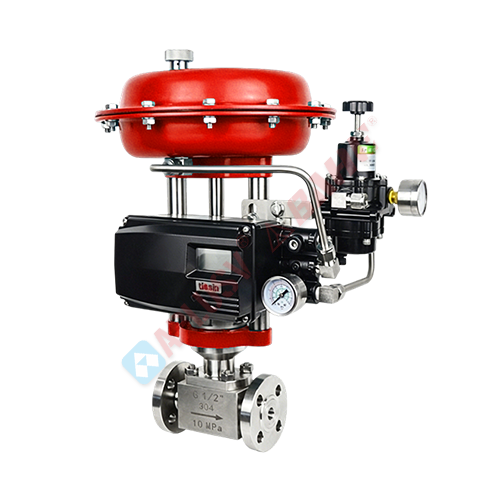

微小流量调节阀，是采用BAHE原厂技术，专门针对超小流量工况自主研发的一款产品。阀体体积小，重量轻，可设计为螺纹、焊接、卡套、法兰等多种连接方式，便于安装及拆卸。整体具有体积小、重量轻、性能高、用于微小流量的准确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。针对超小流量工况量身定制，阀体采用锻制而成，易做成高压结构。阀芯尺寸可从加工差等1.5mm-15mm，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中对液体、蒸汽、气体等介质的主流量调节场合。
● 设计采用顶部导向型
● 紧凑轻巧的设计降低了安装管道成本
● 高品质SS316奥氏体不锈钢阀内件材料
● 可选SS416不锈钢阀内件
● 阀杆与阀芯双导向结构增加了阀芯移动时的稳定性
● 可提供多级阀内件容量减少以满足不同的过程要求
● 小开度范围内可连续调节
● 采用顶部导向结构，抗震动
● 阀芯采用锥面密封，密封效果好
● 阀芯多元化设计，调节性能好
● 阀芯阀座喷焊硬质合金，耐冲蚀，寿命长
● 体积精小，重量轻、便于安装
● 电气动执行器可互换安装
● 关键工况：微小流量、高精度、腐蚀性、科研教学
● 流量特性：百分比、线性特性
● 可选材质：F304、F316、F316L
● 阀门尺寸：DN8~25mm；NPS1/4"~1"
● 阀芯尺寸：dn3~25mm（CV：0.0005~10）
● 压力等级：PN1.0~42.0MPa；CL150~2500
● 温度范围：-196~+550℃（按工矿可选）
● 工艺连接：法兰、焊接、螺纹、可选定制
● 密封垫片：增强四氟垫、金属石墨垫、高压齿形垫
● 填料材质：聚四氟乙烯、柔性石墨
● 执行机构：气动执行器、电动执行器
● 其他配置：联系BAHE业务人员或技术部，了解有关此产品的更多技术规格或选项信息。
